Cvd 실리콘 탄소 양극 생산 라인

CVD 방법 실리콘-탄소 양극 생산 라인 솔루션
개요

그것은 원료의 자동 전달, 정확한 계량, 대기 보호, 고온 증착, 코팅 가공에 대한 신속한 냉각, 혼합 스크리닝, demagnetizing 등급 및 자동 포장에서 완전 자동 공정을 실현했습니다. 고정밀 계량 시스템, 엄격한 대기 제어 및 효율적인 증착 및 코팅 기술로 제품의 고순도 및 균일 성을 보장합니다.

CVD 방법 실리콘-탄소 양극 생산 라인 솔루션
특성
회전로에서 균일 한 증착, 탄소 코팅 안정성 향상
지능형 배치 시스템은 배치 변형과 고르지 않은 혼합을 제거합니다.
배기 가스 처리는 재료 낭비 및 환경 위험을 줄입니다.
유동층 기술은 고르지 않은 실란 증착 및 배치 변형을 극복합니다.
효율적인 건조 및 정확한 온도 제어 해결 문제 다공성 탄소 흡습성 응집 및 불완전한 건조로 인한 후속 고르지 않은 침착
지속적인 폐 루프 생산 공정을 통해 실리콘-탄소 양극 재료를 효율적으로 준비 할 수 있습니다.

나. CVD Silicon-탄소 양극 생산 라인-업계 최초의 대량 생산 솔루션



1. 세 가지 주요 산업 고통 점 극복: 불균일 한 증착, 불안정한 코팅, 일괄 배치 변형

Boyee의 CVD 실리콘-탄소 양극 생산 라인은 혁신적인 유동층 화학 기상 증착 (CVD) 기술을 사용하여 고르지 않은 실란 증착, 불안정한 탄소 코팅 층 및 상당한 배치 배치 성능 변화와 같은 중요한 산업 문제를 해결합니다.


지능형 배치 시스템과 정확한 대기 제어를 통해 나노 실리콘은 다공성 탄소 프레임 워크 내에 균일하게 증착되어 우수한 배치-배치 일관성을 가진 조밀하고 견고한 탄소 코팅을 만듭니다.

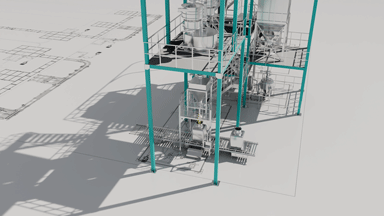

产线 (4).png

2. First Equipment Manufacturer to Build a Mass‑Production Line for CVD Silicon‑Carbon Anodes |톤 스케일 생산 사례 성공적으로 구현

Boyee는 중국에서 CVD 실리콘-탄소 양극을위한 대량 생산 라인을 구축 한 최초의 장비 제조업체이며 톤 규모의 생산 케이스가 성공적으로 가동되었습니다. 공정 매개 변수는 대규모 생산을 통해 검증되었습니다.


우리는 실험실 R & D 및 파일럿 스케일에서 킬로톤 규모의 턴키 생산 라인에 이르는 풀 스테이지 솔루션을 제공하여 다음 세대 고 에너지 밀도 양극 재료의 산업화를 가속화합니다.






II. 유연한 서비스 모델
단일 코어 장비 (유동층 증착로, 로터리 코팅로) 의 주문화
CVD 실리콘-탄소 양극을위한 파일럿 규모 및 대량 생산 라인의 턴키 건설
대량 생산 라인을위한 톤 레벨/킬로톤 레벨 EPC (엔지니어링, 조달, 건설) 턴키 프로젝트
재료 테스트 및 프로세스 최적화
CVD 실리콘-탄소 양극 생산의 작동 원리
다공성 탄소 프레임 워크 준비

화학적 증기 증착 (CVD) 을 사용하여 다공성 탄소 골격을 제조한다.

실리콘 나노 입자의 실란 증착

준비된 다공성 탄소 내부에서 실란계 CVD를 수행하여 실리콘 나노 입자를 기공 내로 균일하게 증착하여 균일 한 분포를 위해 내부 공간을 완전히 활용합니다.

탄소 층 코팅

실리콘-탄소 양극의 에너지 밀도를 향상시키기 위해 실리콘-로드 된 다공성 탄소에 탄소 코팅을 적용하십시오.

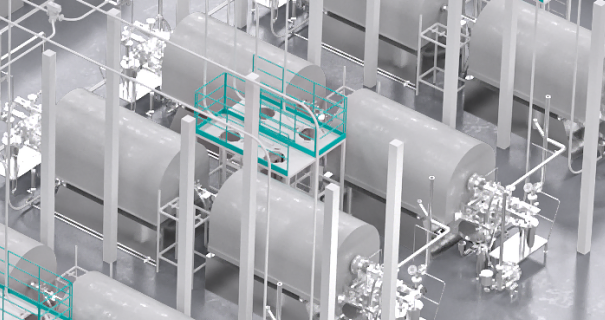

실리콘 탄소 양극 CVD 생산 라인

주요 공예
풀기 & 먹이기
1
측정 빈
2
공기 교체 빈 (건조 fuction으로 장비 할 수 있음)
3
유동층
4
냉각 빈
5
측정 빈
6
로타리 로
7
혼합
8
사기성
9
상영
10
포장
11
증착 균일 성 최적화

① 다층 반응기 설계: 반응기 각도를 조정하고 균일 한 실리콘 증착을 달성하기 위해 가스 분포를 최적화합니다. ②국부적인 변화를 피하기위한 온도 조절: 국부적인 과열을 방지하기 위해 증착 중 온도를 정확하게 조절하여 불균일한 증착을 유발할 수 있습니다.

탄소 코팅 안정성 향상

① 코팅 무결성 향상을위한 아세틸렌의 시너지 효과: 첫째, 증착을 통해 초기 코팅을 형성 한 다음 탄소 커버리지를 향상시키기 위해 아세틸렌 처리를 형성합니다. ② 코팅 공정 매개 변수의 최적화: 코팅 중 온도, 기간 및 대기 조건을 조정하여 실리콘 입자에 대한 탄소 전구체의 균일 한 분해 및 증착을 보장합니다. 조밀하고 안정한 탄소 층 형성; ③ 탄소 전구체의 전처리 및 순도 조절: 탄소 전구체의 물리적 활성화를 수행하여 반응성 및 계면 결합을 향상시키고, 불순물이 탄소 코팅 품질에 악영향을 미치는 것을 방지하기 위해 전구체 입자 크기 및 순도를 제어합니다.

배치 일관성 제어

① 증착 불균일을 극복하기위한 유동층 기술: 탄소 매트릭스를 유동화 된 입자 층에 놓습니다. 흐르는 가스는 액체와 같은 상태를 생성하여 입자가 실란 가스에 균일하게 노출되고 균일 한 나노 실리콘 증착을 달성합니다. ② 지능형 배치 시스템: 성분 비율을 자동으로 조정하여 배치 대 배치 변동성과 고르지 않은 혼합을 제거합니다.

재료 손실 감소

① 수집 시스템의 최적화: 수집 중 재료 보유 및 손실을 최소화하십시오. ② 반응 조건의 최적화: 가스 흐름 및 반응 시간을 정확하게 조절하여 탄소 원 활용도를 개선하고 잔류 원료를 줄입니다.

불활성 가스 보호 및 산소 함량 모니터링

불활성 환경을 유지하기 위해 유동층 증착 공정 동안 불활성 가스를 지속적으로 공급한다. 동시에 실시간으로 산소 수준을 모니터링하십시오. 비정상적인 변동이 발생하면 적시에 경고 및 조정을 유발하여 안정적이고 제어 가능한 증착 프로세스를 보장합니다.
