FCCVD 단일 벽 탄소 나노 튜브 성장 장비: 작동 원리, 핵심 구성 요소 및 공정 흐름

리튬 이온 배터리, 고급 복합 재료 및 유연한 전자 장치의 개발로 인해 단일 벽 탄소 나노 튜브 (SWCNT) 는 우수한 전기 전도성, 높은 종횡비 및 독특한 1 차원 탄소 구조로 인해 고급 나노 물질로 상당한 주목을 받았습니다.

그러나 실험실 합성에서 산업 제조로 SWCNT 생산을 확대하는 것은 여전히 어려운 일입니다. 주요 기술 요구 사항 포함 지속적인 성장, 구조 제어, 안정적인 제품 수집 및 일괄 처리 일관성.

플로팅 촉매 화학 증기 증착 (FCCVD) 은 부유 촉매 입자 및 탄소 전구체와 관련된 기체상 반응을 통해 탄소 나노튜브 성장을 가능하게함으로써 지속적인 SWCNT 합성에 중요한 기술 경로를 제공합니다.

이 기사에서는 BOYEE의 FCCVD 단일 벽 탄소 나노 튜브 성장 장비의 작동 원리, 주요 구성 요소, 중요한 공정 매개 변수 및 통합 생산 솔루션을 탐구합니다.

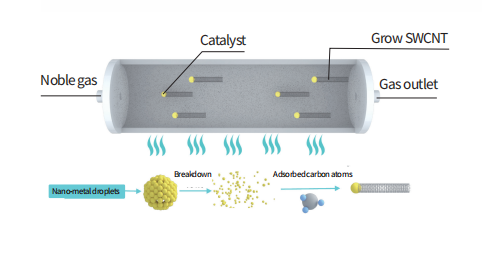

1. FCCVD 단일 벽 탄소 나노 튜브 성장 장비의 작동 원리

FCCVD는 화학 기상 증착 기술입니다. 매달린 촉매 입자는 탄소 나노 튜브 성장을 촉진합니다. 특정 반응기 구성에서 정지 촉매를 사용하는 종래의 CVD 공정과 달리, FCCVD는 가스 스트림을 통해 탄소 공급원과 촉매 전구체를 도입하여 고온 반응 구역 내에서 연속적인 나노튜브 성장을 가능하게 한다.

BOYEE의 FCCVD 장비는 4 단계 성장 프로세스를 따릅니다.

01 | Precise Feed Delivery

탄소 공급원 및 촉매 전구체는 원료의 안정적인 공급을 유지하기 위해 제어된 공급 속도 및 비율로 고온 반응로에 도입된다.

02 | Catalyst Formation

촉매 전구체는 고온 조건 하에서 분해되고 핵생성되어 나노튜브 성장을 촉진하는 현탁된 활성 촉매 입자를 형성한다.

03 | SWCNT Growth

탄소 공급원의 분해로부터 생성된 탄소 종은 촉매 표면과 상호작용하여 나노튜브 핵형성을 개시하고 지속적인 성장을 지지한다.

04 | Continuous Product Collection

생성된 단일 벽 탄소 나노튜브는 가스 스트림에 의해 반응기에서 수행되고, 연속 작동을 위해 설계된 통합 생성물 수집 시스템을 통해 수집된다.

과정 전반에 걸쳐, 촉매 공급, 반응 온도, 가스 유량 및 체류 시간 성장 안정성과 제품 일관성을 향상시키기 위해 조정해야합니다.

2. FCCVD 성장 장비의 5 가지 주요 구성 요소

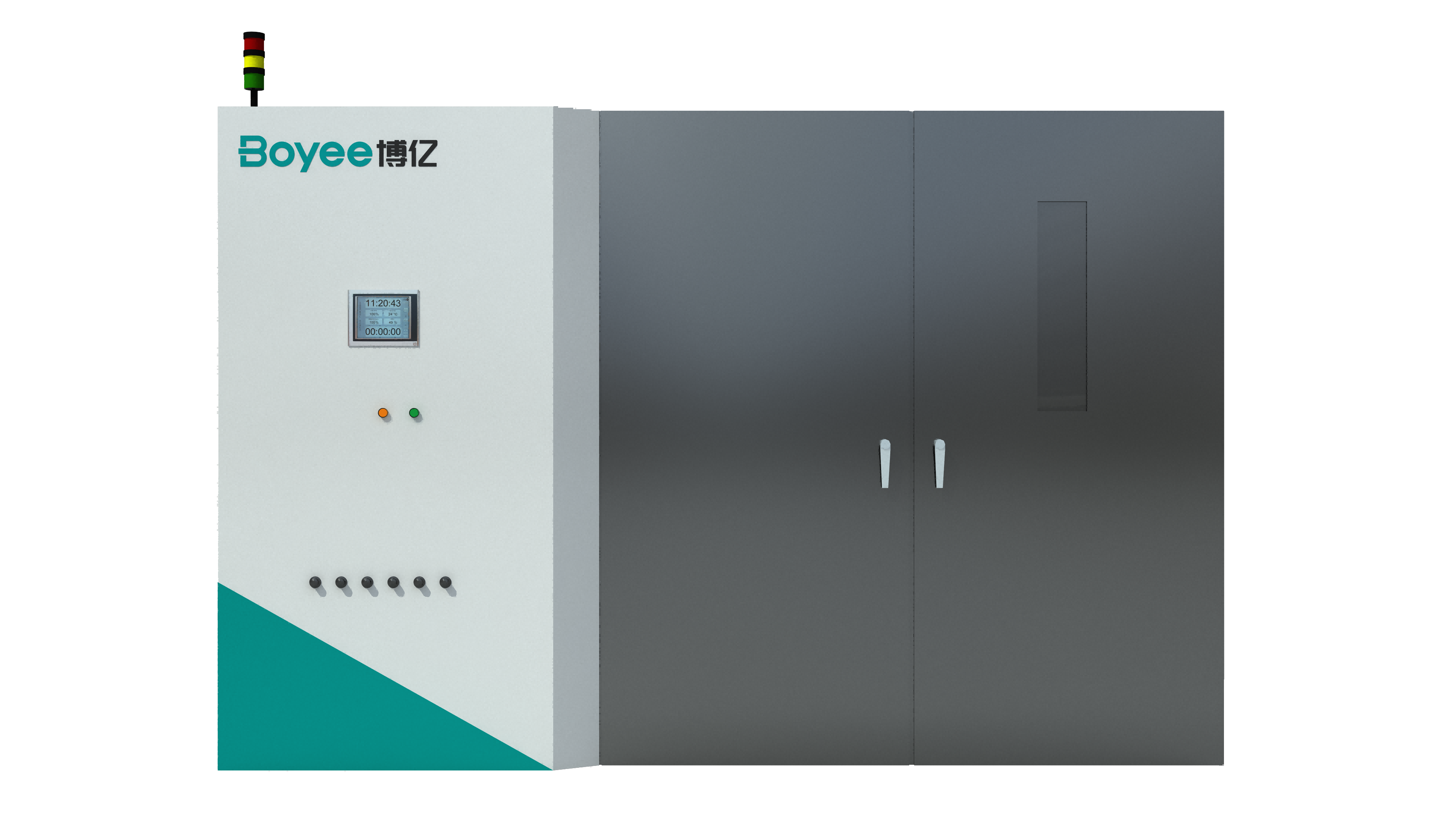

지속적인 SWCNT 합성을 지원하기 위해 BOYEE의 FCCVD 장비는 피드 전달, 난방, 대기 제어, 안전 보호 및 지속적인 제품 수집을 조정 된 시스템으로 통합합니다.

2.1 다단계 초음파 분무 공급 시스템

다단계 초음파 분무 시스템은 촉매 전구체 전달의 균일성을 개선하여 촉매 입자 형성 및 안정한 나노튜브 성장에 적합한 조건을 제공하도록 설계된다.

2.2 멀티 존 난방 및 온도 제어 시스템

장비 구성에 따라 5 개 또는 8 개의 난방 구역이있는 시스템을 사용할 수 있습니다. 지정된 온도 제어 정확도는 ± 1 ° C이며 온도 균일 성은 ± 5 ° C입니다.

이 다중 영역 구성은 다른 공정 요건을 수용하기 위해 반응 영역에 걸쳐 온도 관리를 지원한다.

2.3 가스 예열 및 대기 제어 시스템

이 장비는 가스 예열 및 진공 시스템 용 인터페이스를 통합합니다. 캐리어 가스, 환원 가스 및 탄소 소스 가스는 공정 요구 사항에 따라 구성 할 수 있으며 대기 조정 및 가스 정화를 지원합니다.

2.4 밀봉, 안전 보호 및 물 냉각 구조

이 장비는 수냉, 단열 및 가연성 또는 폭발성 가스 감지 장치와 결합 된 스테인레스 스틸 인클로저 및 밀봉 구조를 갖추고 있습니다. 이러한 특징은 고온 반응 및 가스 처리를위한 안전 보호 프레임 워크를 제공합니다.

최종 안전 구성은 선택된 장비 모델, 공정 화학 및 적용 가능한 안전 요구 사항에 따라 결정되어야합니다.

2.5 대직경 원자로 튜브 및 연속 수집 시스템

이 시스템은 대직경 반응기 튜브와 샤프트 구동 수집 메커니즘을 사용하여 가스 스트림에 의해 운반되는 탄소 나노 튜브의 지속적인 제거 및 수집을 지원합니다. 이 구성은 제품 수집과 관련된 생산 중단의 필요성을 줄이기 위해 설계되었습니다.

3. FCCVD SWCNT 성장에 영향을 미치는 주요 프로세스 매개 변수

SWCNT 구조 및 성장 생산성은 FCCVD 생산 전반에 걸쳐 상호 작용하는 다수의 공정 파라미터에 의해 영향을 받는다.

촉매 전구체 및 사료 비율: 이들은 나노튜브 성장 동안 촉매 입자 형성, 입자 집단 및 촉매 활성에 영향을 미친다.

반응 온도 및 온도 프로파일: 이들은 탄소-소스 분해, 촉매 상태 및 SWCNT 핵 생성 및 성장에 영향을 미친다.

캐리어 가스 유량 및 체류 시간: 이들은 기체상 수송, 반응 조건 및 반응기를 통한 생성물 전달에 영향을 미친다.

분위기 제어 및 수집 안정성: 이는 연속 작동, 신뢰할 수있는 제품 수집 및 배치 간 일관성에 중요합니다.

따라서, FCCVD 프로세스 최적화는 성장 생산성에만 초점을 맞추지 않아야 한다. 또한 고려해야합니다. 탄소 나노 튜브 직경, 구조적 무결성, 불순물 함량 및 제품 일관성.

4. BOYEE FCCVD SWCNT 성장 장비의 기술 사양

실험실 연구, 파일럿 규모 검증 및 산업 생산을 지원하기 위해 BOYEE는 다양한 원자로 튜브 구성 및 생산 능력을 갖춘 FCCVD 성장 장비를 제공합니다.

참고: 위의 수치는 BOYEE의 장비 사양을 기반으로합니다. 실제 출력 및 재료 품질은 촉매 제형, 탄소 공급원 선택, 작동 조건 및 공정 최적화에 따라 다릅니다. 최종 성능은 프로세스 검증을 통해 확인되어야합니다.

FCCVD 장비를 선택할 때 고객은 평가해야합니다. 목표 재료 사양, 생산 능력, 원자로 구성, 온도 제어 능력, 지속적인 수집 방법 및 안전 시스템 통합 된 요구 사항 집합으로.

5. SWCNT 분말 성장에서 전도성 슬러리 생산에 통합 처리

리튬 이온 배터리의 전도성 첨가제와 같은 용도의 경우, SWCNT 제조는 분말 성장 이상의 것을 포함한다. 요구되는 제품 사양에 따라, 다운스트림 처리는 정제, 분산 및 전도성 슬러리 제조를 포함할 수 있다.

BOYEE는 다음 단계를 포함하는 공정 장비 솔루션을 제공합니다.

지속적인 FCCVD 성장→ 원유 분말 가공 및 정제 → 고-전단 사전 분산→균질화 및 재순환 → 완성 된 전도성 슬러리

예비 분산 및 균질화 공정은 균형을 이루어야합니다 응집 제거, 슬러리 균일 성 및 탄소 나노 튜브 구조의 보존. 과도한 기계적 처리는 물질 및 가공 조건에 따라 나노튜브를 단축시키거나 전도성 네트워크의 형성에 영향을 줄 수 있다.

성장 장비를 하류 분산 시스템과 조정함으로써 BOYEE는 SWCNT 분말 합성에서 전도성 슬러리 생산까지 공정 통합을 지원합니다.

6. FCCVD SWCNT 성장 장비에 대해 자주 묻는 질문

Q1: FCCVD와 기존 CVD의 차이점은 무엇입니까?

FCCVD는 탄소 나노튜브 성장을 촉진하기 위해 기체 상에 현탁 촉매를 사용하는 반면, 일부 통상적인 CVD 공정은 고정 촉매를 사용한다. FCCVD는 연속 합성을 위한 공정 경로를 제공한다. 실제 생산성 및 재료 품질은 원자로 설계 및 작동 조건에 따라 다릅니다.

Q2: 높은 성장 온도는 항상 SWCNT 생산을 위해 더 좋습니까?

온도는 촉매 거동, 탄소원 분해 및 나노튜브 구조에 영향을 미친다. 적절한 작동 창은 촉매 시스템, 탄소 공급원 및 목표 재료 사양에 따라 설정되어야합니다.

Q3: FCCVD에서 생산 한 SWCNT를 직접 사용하여 전도성 슬러리 준비를 할 수 있습니까?

반드시 그런 것은 아닙니다. 물질의 순도 및 최종 사용 요건에 따라, 예비 분산 및 균질화 전에 후처리가 필요할 수 있다. 생성된 슬러리는 분산 안정성 및 전기적 성능에 대해 평가되어야 한다.

7. BOYEE: FCCVD SWCNT 성장 장비 및 통합 프로세스 솔루션

나노 물질 연삭, 혼합, 분산 장비 제조 및 시스템 통합에 대한 전문 지식을 바탕으로 BOYEE는 제공합니다. FCCVD 단일 벽 탄소 나노 튜브 성장 장비 및 전도성 슬러리 가공을 통해 분말 생산을 커버하는 통합 솔루션.

BOYEE는 핵심 장비 개발 및 제조, 공정 매칭 및 통합 생산 라인 엔지니어링을 통해 실험실 검증 및 파일럿 규모 규모에서 산업 생산에 이르기까지 다양한 개발 단계에서 고객을 지원합니다.

지속적인 SWCNT 성장에서 전도성 슬러리 제조에 이르기까지 BOYEE는 장비 엔지니어링 및 공정 통합을 결합하여 단일 벽 탄소 나노 튜브의 산업화를 지원합니다.

FCCVD 장비 선택, SWCNT 전도성 슬러리 가공 또는 통합 생산 라인 솔루션에 대해 자세히 알아 보려면 BOYEE Industrial에 연락하여 기술 요구 사항을 논의하십시오.
